Клиновые и вариаторные ремни
Новое поколение клиновых ремней компании Gates без обертки боковых граней Quad-Power ® III КАТАЛОГ
Компания Gates, занимающая ведущее место по разработке экономичных и энергосберегающих приводных ремней, представляет теперь новое поколение клиновых ремней узкого профиля с формованным зубом без обертки боковых граней Quad-Power® III. Ремни Quad-Power® III компании Gates обладают повышенными значениями номинальной передаваемой мощности, увеличенным безотказным сроком службы и обеспечивают сниженный расход энергии.Predator ®
Гейтс Predator ® ремни являются наиболее выносливыми клиновыми ремнями. Сечения: AP, BP, CP, 3VP, 5VP, 8VP, SPBP, SPCPMicro-V ®
Гейтс Micro-V ® ремни превосходят другие поликлиновые ремни и благодаря повышенной гибкости, снижению теплообразования, а также возможности работать на дополнительных высоких скоростях с меньшим диаметром. Они имеют плавный ход и очень устойчивы к воздействию масел, тепла и других неблагоприятных условий. Сечение: J, L и М.Truflex и PoweRated
Truflex ® и PoweRated ® V-ремни предназначены для инструментов, таких как газонокосилки, культиваторы питания и другого садово-огородного инвентаря. Сечения: 2л, 3л, 4л, 5лPolyflex ® JB ®
Используется Polyflex ® и Polyflex JB ® для передачи больших нагрузок на более высоких скоростях. Сечения: 3M, 5M, 7M, 11MPowerBand ® Ремни
PowerBand ® ремни были разработаны для пульсирующих нагрузок, ударных нагрузок или экстремальных колебаниях. где ремни могли перевернуться на шкивы. Доступны в Super HC, Super HC Литой Notch, Hi-Power II и Predator.Metric Power ™
Гейтс Metric Power ™ чувствительные к скорости ремни используются в конвейерах текстильной, упаковочной, пищевой и станкостроительной промышленности. Могут выдержать более высокий порог тепла и имеют превосходную защиту от накала, трещин и износа.Super HC и Super HC Notch клиновые ремни
Узкий профиль выдерживает в три раза больше лошадиных сил, чем классические ремни. Сечения: 3V, 5V, 8V, 3VX, 5VX, 8VXPower II и Tri-Power клиновые ремни
Hi-Power ® II и Tri-Power ® V-ремни Classical V-ремни с широким спектром обычного промышленного и сельскохозяйственного применения. Сечения: A, B, C, D, E, AX, BX, CXHigh-Tech V-ремни

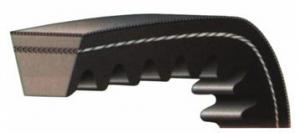

Вариаторные ремни Гейтс Multi-Speed (переменная скорость)
Multi-Speed ремни имеют различные формы. Ширина ремня Multi-Speed , как правило, больше, чем их толщина. Это позволяет применять
более широкий диапазон скоростей, чем у стандартных ремней. Обычно зубчатые или зубчатые на нижней стороне поверхности, ремни Multi-Speed не требуют
изменений в управляемой скорости во время работы оборудования.
Multi-Speed определяются шириной верхней, наружней окружностью, а также необходимым углом Groove .
Углы канавки могут быть измерены в приводных шкивах.
V-BELTS - Клиновые ремни МЕГАДИН
МЕГАДИН предлагает выбор клиновых ремней.
Классические клиновые ремни.
Производятся сечениями Z, A, B, C, D.
| Сечение (ISO 4184, BS 3790, DIN 2215, RMA/MPTA IP – 20) | Z | A | B | C | D | E |
| Ширина (верхняя), W , mm | 10 | 13 | 17 | 22 | 32 | 40 |
| Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 | 27 | 32 |
| Высота, T, mm | 6 | 8 | 11 | 14 | 20 | 25 |
| Ld=Li+ [mm] | 22 | 30 | 43 | 65 | 69 | 84 |
| La=Li+[mm] | 38 | 50 | 66 | 85 | 126 | 157 |
| Минимальный диаметр шкива, dd, mm | 50 | 63 | 100 | 160 | 280 | 450 |
| Вес, Kg/m | 0,058 | 0,104 | 0,172 | 0,282 | 0,591 | 0,958 |
| Мак. количество колебаний в сек., F , Hz | 70 | 70 | 70 | 70 | 70 | 70 |
| Максимальная скорость, V, m/s | 30 | 30 | 30 | 30 | 30 | 30 |
Эти ремни с высоким уровнем производительности и более продолжительным сроком работы, которые достигаются благодаря большей гибкости данных ремней. Специальный дизайн способствует более высокому сопротивлению скольжению даже при работе с низким установочным натяжением. Максимальное сопротивление действию масел и повышенной температуры. Высокие антистатические качества.
| Сечение (ISO 4184, BS 3790, DIN 2215, RMA/MPTA IP – 20) | ZX/10X | AX/13X | BX/17X | CX/22X |
| Ширина (верхняя), W , mm | 10 | 13 | 17 | 22 |
| Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 |
| Высота, T, mm | 6 | 8 | 11 | 14 |
| Li=Ld- [mm] | 22 | 30 | 43 | 65 |
| La=Ld+[mm] | 16 | 20 | 23 | 20 |
| Минимальный диаметр шкива, dd, mm | 40 | 50 | 80 | 140 |
| Вес, Kg/m | 0,055 | 0,08 | 0,165 | 0,25 |
| Мак. количество колебаний в сек., F , Hz | 120 | 120 | 120 | 120 |
| Максимальная скорость, V, m/s | 50 | 50 | 50 | 50 |
Клиновые ремни с узким сечение SP производятся сечениями SPA, SPZ, SPB, SPC и диапазоном до 170 длин. Позволяют использовать более компактные шкивы.
| Сечение (ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP – 22) | SPZ | SPA | SPB | SPC |
| Ширина (верхняя), W , mm | 9,7 | 12,7 | 16,3 | 22 |
| Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 |
| Высота, T, mm | 8 | 10 | 13 | 18 |
| Li=Ld- [mm] | 37 | 45 | 60 | 83 |
| La=Ld+[mm] | 13 | 18 | 22 | 30 |
| Минимальный диаметр шкива, dd, mm | 63 | 90 | 140 | 224 |
| Вес, Kg/m | 0,065 | 0,115 | 0,2 | 0,35 |
| Мак. количество колебаний в сек., F , Hz | 100 | 100 | 100 | 100 |
| Максимальная скорость, V, m/s | 42 | 42 | 42 | 42 |
Эти ремни обладают следующими преимуществами:
- Большая гибкость
- Компактная передача
- Более низкий вес
- Меньшие шкивы
| Сечение (ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP – 22) | XPZ/3VX | XPA | XPB | XPC |
| Ширина (верхняя), W , mm | 09.июл | 12.июл | 16.мар | 22 |
| Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 |
| Высота, T, mm | 8 | 9 | 13 | 18 |
| Li=Ld- [mm] | 37 | 45 | 60 | 69 |
| La=Ld+[mm] | 13 | 18 | 22 | 30 |
| Минимальный диаметр шкива, dd, mm | 50 | 63 | 100 | 160 |
| Вес, Kg/m | 0,065 | 0,105 | 0,19 | 0,325 |
| Мак. количество колебаний в сек., F , Hz | 120 | 120 | 120 | 120 |
| Максимальная скорость, V, m/s | 50 | 50 | 50 | 50 |
Правильный выбор материалов и технологий производства обеспечивает данным ремням следующие свойства:
- Устойчивость к воздействию масел
- Устойчивость к воздействию высоких температур
- Стабильность длины ремня в течении всего срока работы
| W*T | ISO |
| 13*6 | |
| 13*8 | |
| 17*6 | W 16 |
| 17*8 | |
| 21*6 | W 20 |
| 22*8 | |
| 24*8 | |
| 26*8 | W 25 |
| 28*8 | |
| 32*10 | W 31.5 |
| 37*10 | |
| 42*12 | W 40 |
| 47*12 | |
| 49*14 | |
| 50*14 | |
| 52*16 | W 50 |
| 55*16 | |
| 58*17 | |
| 65*20 | W 63 |
| 70*18 | |
| 70*20 | |
| 72*20 | |
| 83*23 | W 80 |
| 98*23 |

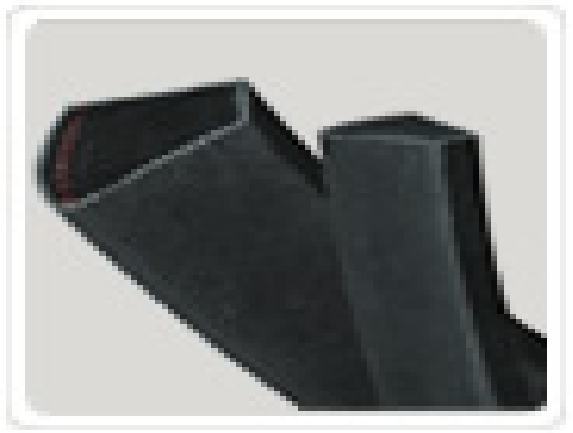

Резиновые клиновые ремни
Резиновые клиновые ремни производятся в соединения полибутадиена. Существует высокое разнообразие размерного ряда ремней.
Клиновые ремни Megadyne разрешены применяться во всех видах промышленного оборудования. Применяемые технологии позволяют
достичь столь хорошей размерной точности клиновых ремней, что делают их пригодными для нескольких передач.
Стабильность размеров
сохраняется в течение всего цикла использования ремня с условием сохранения безопасности эксплуатации.
Механические характеристики
Плавный пуск и плавная работа
Широкий выбор управляемой скорости при использовании стандартных электродвигателей
Низкие эксплуатационные расходы
Высокая эффективность
Отсутствие необходимости в смазке
Чрезвычайно широкий диапазон мощности
Бесшумный цикл работы
Длительный срок службы
Простая установка
Снижение размерности дисков
Химические свойства
Диапазон рабочих температур от -30 ° C до +70 ° C
Антистатические свойства
Стойкость к маслам
Специальные конструкции доступны по запросу.
