Круговые конвейерные ленты

Большинство линий по производству кондитерских изделий включают в свой набор поворотные столы. Стандартные углы поворота от 45 до 180 градусов. Поворотные столы на основе конвейерной ленты позволяют производить поворот потока изделий без изменения порядка. При транспортировки мелких изделий, таких как печенья, конфеты, используются столы с малыми диаметрами валов 6-8мм.

Для обеспечения работы на малых валах используются специальные типы конвейерных лент из полиуретана: однослойная лента Ropanyl 1 T 0206 и двухслойная лента Ropanyl 2 T 1510 A 0. Конструктивно поворотные столы делятся на два основных типа: c приводящим элементов в виде цепи или с конусным валом. Поворотные столы с оснащённые цепью имеют более простую конструкцию и более низкую стоимость. Соединение ленты с цепью происходит за счёт полиуретановых пассиков и специальных пластиковых грибков, установленных на ленте или металлических пружинок присоединённых к ленте через металлические люверсы.

Столы оснащённые конусными валами имеют более сложную конструкцию, но ресурс самой конвейерной ленты более высок. Привод ленты осуществляется конусным валом, что обеспечивает равномерное натяжение ленты, фиксирующими элементами являются подшипники установленные по краю ленты и двигающиеся по специальному профилю.

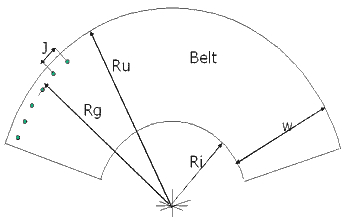

Для заказа круговой конвейерной ленты необходимы следующие данные:
1. Наружный радиус ленты: Ru, мм.
2. Радиус расположения отверстий: Rg, мм.
3. Внутренний радиус: Ri, мм.
4. Ширина ленты: W, мм.
5. Длина дуги ленты по наружному краю: C, мм.
6. Тип направляющей системы (ролики, цепь, направляющая и т. д.).
7. Исполнение отверстий (люверсы,грибки, подшипники и т. д.) с указанием диаметров.
8. Шаг отверстий: J, мм.
9. Количество отверстий: шт.
10. Диаметр концевого ролика: D, мм.
11. Тип материала ленты:
12. Номинальный угол поворота конвейера:
13. Производитель конвейера ( если известен):
