Ленточный конвейер

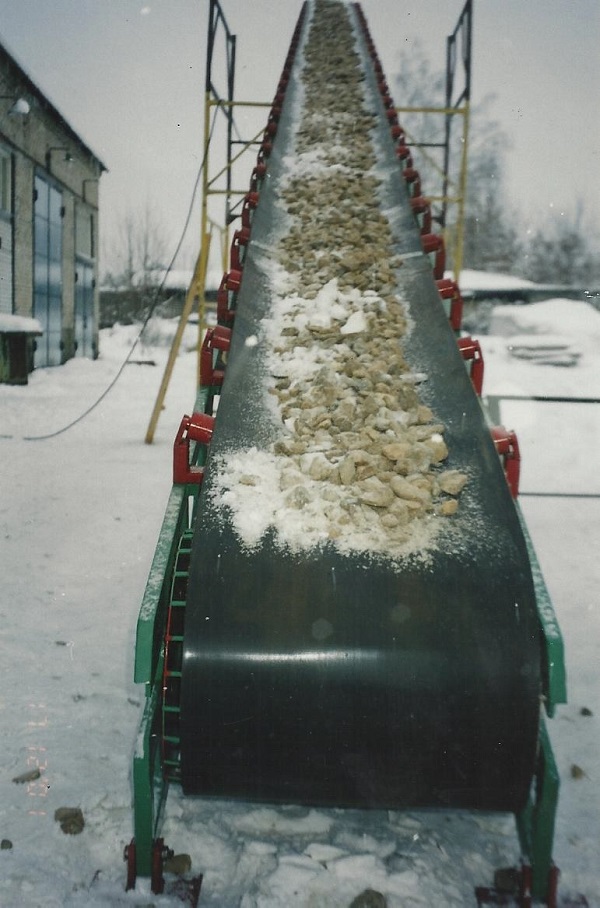

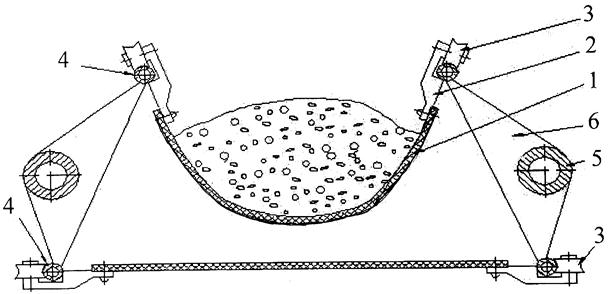

Ленточный конвейер состоит из грузонесущей бесконечной (кольцевой) ленты, промежуточных опорных роликов и приводного и натяжного барабанов с приводным оборудованием и опорной конструкцией. Лента может быть брезентовой, из прорезиненной парусины или из тонкой стальной полосы. В ленточных конвейерах для транспортировки насыпных материалов (угля, песка, гравия, цемента, щебня) при помощи опорных роликов ленте придают желобообразную форму для повышения несущей способности и в целях экономии. Упакованные грузы обычно транспортируют на плоской ленте.

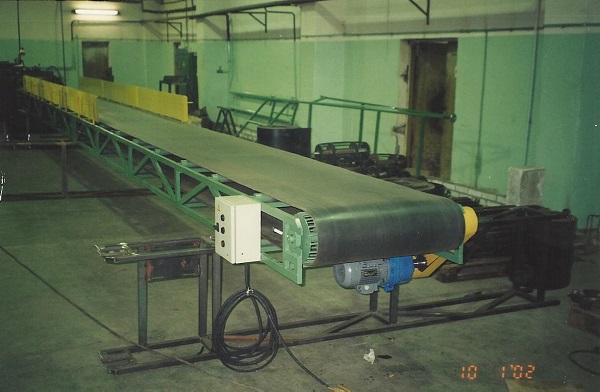

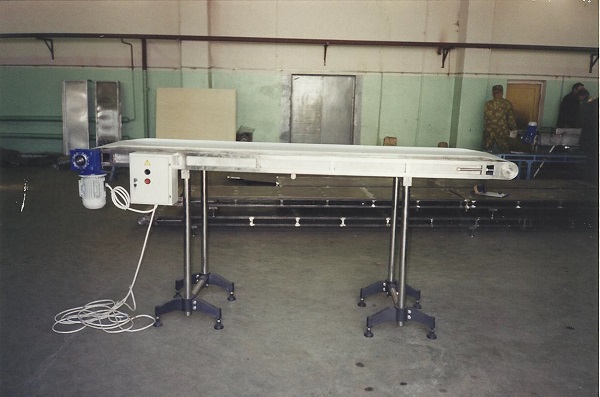

Конвейер ленточный прямой горизонтальный

Ленточные конвейеры широко применяются для добычи угля и других полезных ископаемых в подземных горных выработках, где рабочее пространство ограниченно. Такой конвейер не требует большой высоты, потому хорошо подходит для угольных шахт. Он состоит из ряда легких стальных секций, на которых закреплены желобообразующие и возвратные опорные ролики, отдельных приводной и передвижной натяжной секций вместе со всем необходимым силовым оборудованием.

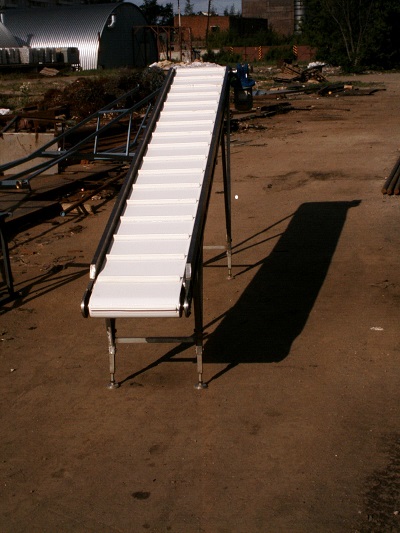

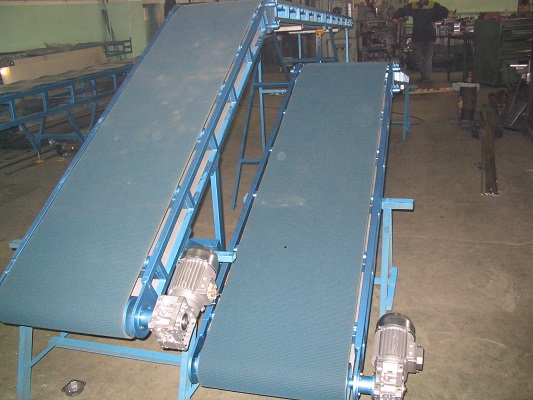

Конвейер ленточный прямой наклонный

Обычно предусматривается возможность реверсирования, что позволяет транспортировать не только добываемый продукт из шахты (рудника), но и необходимые для работы материалы. Такие транспортировочные средства обычно дешевле рельсовой откатки, поскольку не требуют путевого хозяйства, электровозов и потребляют меньше электроэнергии.

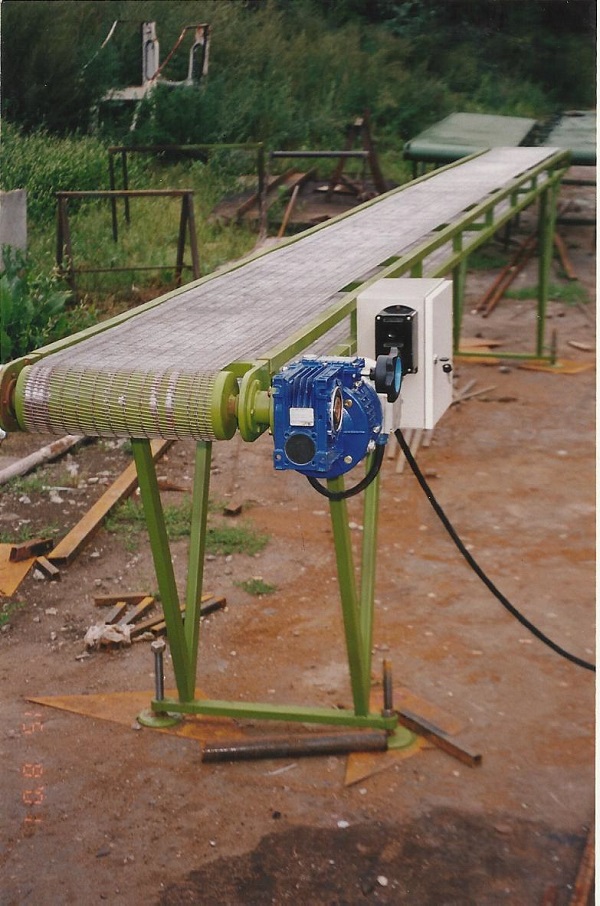

Конвейер ленточный прямой сетчатый

По расположению на местности лен­точные конвейеры разделяют на стацио­нарные и подвижные, передвижные и переносные, переставные (для карьеров от­крытых разработок) и надводные, пла­вающие на понтонах.

По конструкции и назначению разли­чают ленточные конвейеры общего на­зна­чения и специальные. По типу ленты конвейеры бывают с прорезиненной, стальной цельнопрокат­ной и проволочной лентой. Наиболь­шее распространение получили конвей­еры с прорезиненной лентой. По кон­струкции прорезиненной ленты, опорных ходовых устройств и передаче тягового усилия различают лен­точные конвейеры, у кото­рых лента является грузонесущим и тяговым элементом.

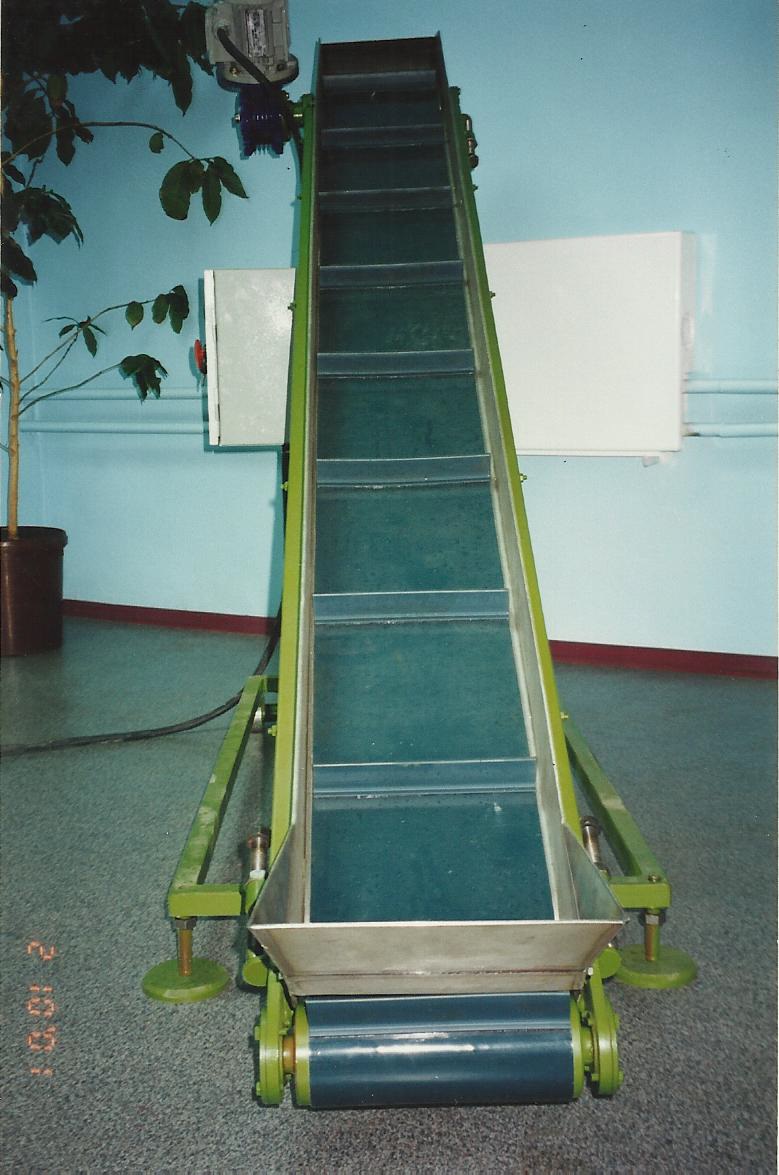

Конвейер наклонный желобчатый для перемещения мелкоштучного товара

Ленточные конвейеры применяют для перемещения в горизонтальном и поло­гонаклонном направлениях разнооб­разных насыпных и штучных грузов, а также для межоперационного транспортирования изделий при поточном производстве.  Большое распространение ленточные конвейеры получили благодаря возмож­но­сти получения высокой производи­тельности. Современные лен­точные конвейеры на от­крытых разра­ботках угля могут транспортировать до 30000 т/ч вскрышной породы, обеспечи­вая загрузку десяти железнодорожных вагонов за 1 мин. Даль­ность транс­портирования достигает 3 … 4 км в одном конвейере и до 100 км в систе­ме из несколь­ких конвейеров. Они просты по конструкции, удобны в  экс­плуатации и имеют высокую надежность.

Ленточный конвейер (см. рис.) имеет станину 6, на концах которой устано­в­лены два барабана: передний 7 - при­водной и задний 1 — натяжной. Верти­кально замкнутая лента 5 огибает эти концевые барабаны и по всей длине поддержива­ется опорными роликами, называемыми роликоопорами, — верхни­ми 4 и ниж­ними 10, укрепленными на станине 6. Иногда вместо роликов при­меняют настил. Приводной барабан 7 получает вращение от привода  и приводит в движение ленту вдоль трассы конвейера.

Лента загружается через одну или несколько загрузочных воронок 2, в которые груз попадает из бункеров. Для открывания и закрывания выпускных отверстий бункеров служат затворы. Они могут быть ручными или механическими (электрическими, гидравлическими или пневматическими). По способу действия различают затворы, отсекающие поток груза и создающие подпор. Затворы имеют ограниченные возможности для регулирования исходящего потока.

Для обеспечения равномерного и регулируемого потока служат питатели. Выгрузка насыпного груза из бункера с помощью питателя характеризуется активным воздействием его рабочих элементов на груз. Это особенно важно при переработке плохосыпучих грузов. Применяют две группы питателей: одна построена на базе конвейеров малой длины, а другая (барабанные, дисковые, цепные, лопастные питатели) не имеет конвейерных прототипов и служит для непосредственной выдачи груза у отверстия бункера. груз перемещается на верхней (грузо­несущей, рабочей) ветви ленты, а нижняя ветвь является возвратной (об­ратной). Возможно также транспор­тирование грузов одновременно по верхней и нижней ветвях ленты в раз­ных направлениях.

Груз выгружается на переднем бара­бане 7 через разгрузочную воронку 8 или в промежуточных пунктах конвей­ера при помощи разгрузочных устройств: плуж­ковых 3 или бара­банных разгружателей. Наружная по­верхность ленты очищается от прилип­ших к ней частиц груза очистным устройством 9, установленным у пе­ре­днего барабана 7.
